BeyoImager™ UVPAD LED紫外凝胶透射仪
收藏
产品编号 E6952
数量
¥ 2499.00
产品包装:
1套
产品简介
使用说明
相关文件下载
相关产品
相关论文
产品问答

碧云天的BeyoImager™ UVPAD LED紫外凝胶透射仪,即BeyoImager™ UVPAD LED UV Transilluminator,简称UVPAD,也称紫外仪、紫外切胶仪、小型台式紫外切胶仪、安全紫外切胶仪、超薄型紫外切胶仪、LED透照仪、凝胶电泳透照仪、紫外凝胶成像仪、紫外透射仪、紫外透射切胶台、紫外观察仪、紫外分析仪、UV Transilluminator、LED Transilluminator、UV LED Transilluminator、Desktop UV Transilluminator、UV Gel Cutting Instrument、UV Gel Cutting Machine、UV Glue Cutter、Safe UV Transilluminator、Ultra-Thin UV Gel Cutting Machine、UV Gel Imager、UV Analyzer等,标配便于拍照的迷你暗室,是一款美观、轻薄、实用、安全,可观察多种安全荧光染料,专为凝胶电泳成像观察的光照强度可调并具有参数设置记忆功能的小型紫外凝胶透射仪。本产品可以广泛用于分子生物学实验,凝胶电泳染色后对核酸等的观察、切胶与拍摄。本UVPAD LED紫外凝胶透射仪为碧云天BeyoEquip™高品质仪器系列产品之一。

碧云天同时提供蓝白光凝胶透射仪,如需通过蓝光/白光观察凝胶,推荐使用BeyoImager™ BluePAD双LED蓝白光凝胶透射仪(E6950)。

本UVPAD LED紫外凝胶透射仪小巧、轻薄、便携。本UVPAD LED紫外凝胶透射仪外形流畅美观,风格简洁大方,结构紧凑牢固,体积小,凝胶观察面积大,重量轻(主机仅为约1.3kg),厚度仅3厘米,比常规的紫外凝胶透射仪均更轻薄,占据实验室空间小,可以随时随地进行凝胶的观察、切胶和手机或相机的拍照操作,便于携带、移动和收纳。

本UVPAD LED紫外凝胶透射仪支持光照强度灵活调节,并具备光照强度记忆功能。本UVPAD LED紫外凝胶透射仪底部装有一块长方形LED紫外光源模块,均匀分布有90颗紫外灯珠,光照均一性好,条带观察更清晰,相较于传统紫外灯管的形式,紫外波段更集中,辐射距离更短,有效降低对人体的伤害;光照强度可根据样品的具体情况灵活调节,透射波长为302nm,光照强度的灵活调节可满足不同实验凝胶电泳的观察需求。光照强度设置后,后续会自动使用上一次检测时的设置。

图1.碧云天BeyoImager™ UVPAD LED紫外凝胶透射仪(E6952)示意图。

本UVPAD LED紫外凝胶透射仪操作简单、使用方便。打开紫外防护板,将凝胶放置于紫外光板中央,调整紫外防护板至合适的角度,按动“紫外开关/光强调节旋钮”打开光源,旋转旋钮可无级调节光照强度,透过紫外防护板即可对凝胶进行观察和拍照或进行切胶操作。操作十分简单,新手操作毫无压力。

本UVPAD LED紫外凝胶透射仪可观察多种商业化安全荧光染料,成像效果好,检测灵敏性高。本凝胶透射仪采用底部发光设计,相较于传统的侧面发光,可有效防止反射光的干扰,提高观察与成像质量,而且光照更均一,条带更清晰。使用紫外光源时,搭配紫外防护板,即可观察商业化的多种在300nm左右处有最大激发波长的安全荧光染料,如NA-Red (核酸红)、Gel-Red (凝胶红)、EB (Ethidium bromide, 溴化乙锭)等。碧云天提供多种安全、高效、使用便捷的染料或试剂盒,如NA-Red (EB升级换代产品, 2000X) (D0128/D0130)、Gel-Red (EB升级换代产品, 10000X) (D0139/D0140)、InstantView™红色荧光DNA Marker染料(50X) (D0151)等。对于Gel-Green、NA-Green、SYBR Green I、SYBR Gold、SYBR Safe等需要在蓝光条件下观察的染料,推荐使用BeyoImager™ BluePAD双LED蓝白光凝胶透射仪(E6950)。UVPAD用于NA-Red的效果请参考图2,可以检测到低至4ng的核酸条带,成像效果好,检测灵敏度高。

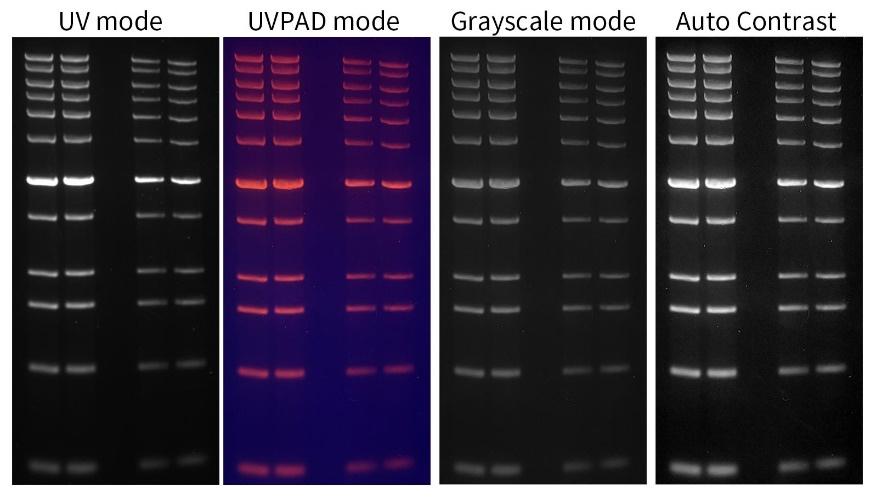

图2.碧云天BeyoImager™ UVPAD LED紫外凝胶透射仪(E6952)的成像效果。UVPAD模式的拍照效果,在通过Photoshop等软件适当调整后,和紫外模式下的拍照效果基本一致或更好。UV mode即紫外模式,为凝胶在紫外条件下(300nm左右波长)成像(专门的凝胶成像系统,曝光时间为600ms);UVPAD mode,为在使用本UVPAD LED紫外凝胶透射仪和智能手机在迷你暗室基础上的成像(亮度最强);Grayscale mode为UV mode的图像通过Photoshop等图像处理软件进行灰度处理后的效果;Auto Contrast为通过Photoshop等图像处理软件在Grayscale mode基础上进行自动对比度调整后的效果。UVPAD mode的效果图也可以直接使用。相关图像处理方式仅供参考。电泳条件:Agarose (Low Melting Point) (ST105)凝胶浓度为1%,NA-Red (EB升级换代产品, 2000X) (D0128/D0130)按1:2000的比例加入到琼脂糖凝胶中;样品为DNA Ladder (0.2-12 kb, 12 bands) (D0110),左侧两个泳道上样量为2μl,右侧两个泳道上样量为1μl;电泳槽为NA-Gel™琼脂糖凝胶配制与电泳系统(E6090),电泳条件为150V、45分钟。实际检测效果会因核酸样品种类和大小、电泳槽、核酸染料、电泳条件和手机或相机等的不同而存在差异,图中数据仅供参考。

本UVPAD LED紫外凝胶透射仪配备1个迷你暗室。迷你暗室可展开并罩在UVPAD上,尽量遮挡外界光线,创造几乎无环境光照干扰的环境,即可使用普通智能手机或相机通过顶部拍摄圆孔对凝胶进行拍摄。

本UVPAD LED紫外凝胶透射仪使用安全、经久耐用、设计人性化。本UVPAD LED紫外凝胶透射仪的LED寿命长,大于50000小时,响应速度快,透射波长为302nm,光照强度高;自动关机保护,运行时间超过5分钟自动关机以延长使用寿命;紫外防护板可有效提供紫外线防护,大大减少对人可能造成的损伤,可多角度调整,最大调整至90°;紫外工作指示灯可及时提醒实验人员紫外已打开;采用一体化铝合金机身设计,牢固耐用;仪器底座四角装有硅胶防滑垫,增加附着力,防滑防震,操作更平稳;工作时,无噪音。

碧云天的BeyoImager™ UVPAD LED紫外凝胶透射仪(E6952)的主要参数参见下表:

Parameters Specifications
观察面积(Viewing area) 150×120mm (L×W)
LED光源(LED source) UV LED modules
LED寿命(LED life) >50000h
发射波长(Emission wavelength) 302nm
自动关机(Auto power-off) 5min
电压/频率(Voltage/Hz) 220-240V; 50/60Hz
电源适配器(Power adapter) 12V; 1A
主机尺寸(Dimensions of transilluminator) 260×192×30mm (L×W×H)
最佳工作环境温度(Optimal ambient temperature) 0-40ºC
工作环境相对湿度(Relative humidity tolerance) Ambient humidity
重量(Weight) ~1.3kg
包装清单:
产品编号 产品名称 包装
E6952-1 BeyoImager™ UVPAD LED紫外凝胶透射仪 1台

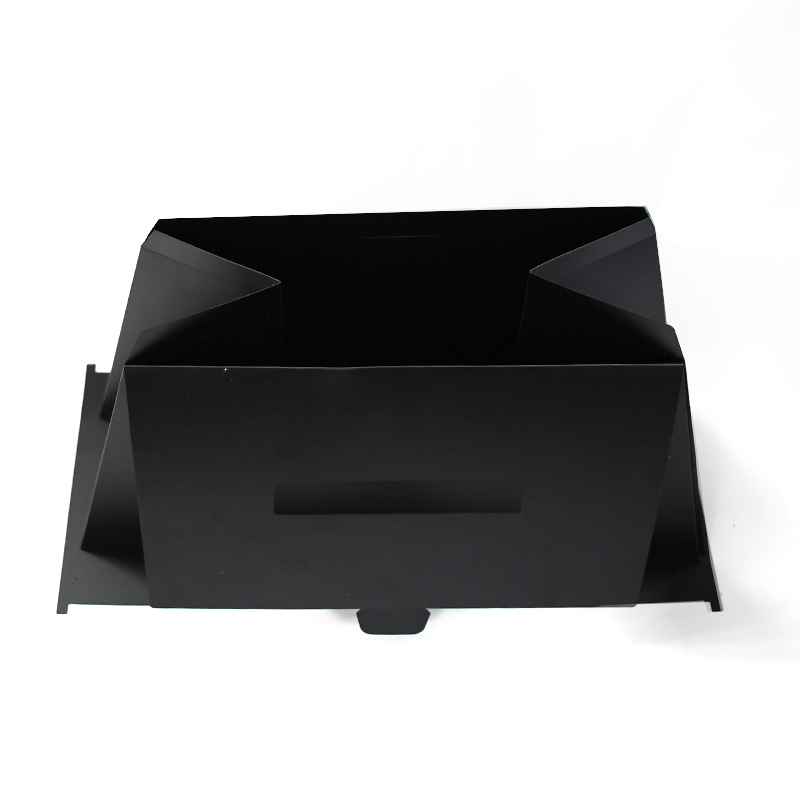

E6952-2 迷你暗室 1个

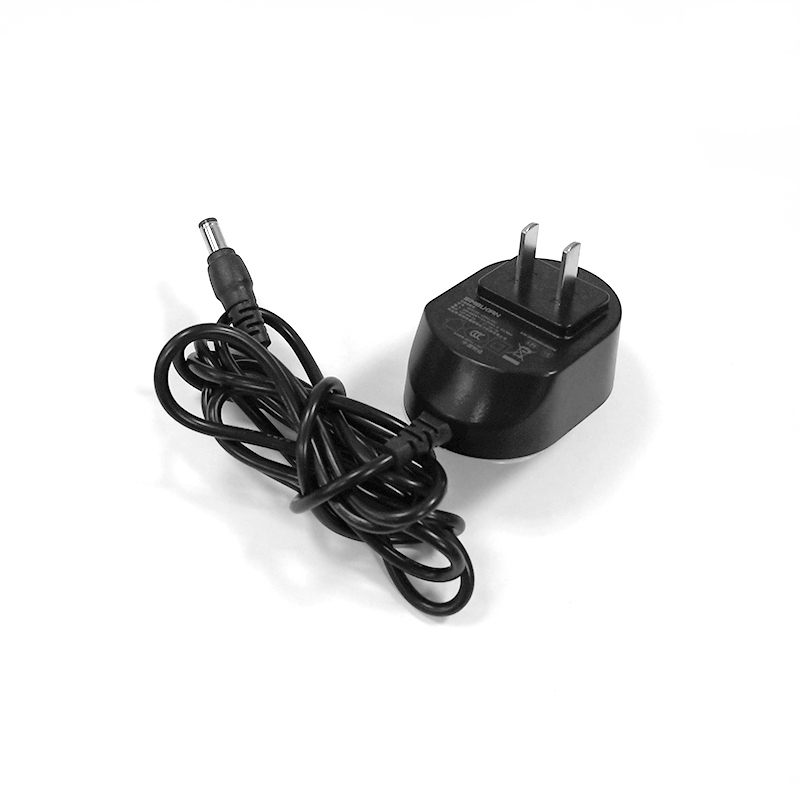

E6952-3 电源线 1条
说明书 1份
保存条件:

常温保存。

注意事项:

重要提示:紫外线对人体有一定伤害。尽管本LED紫外凝胶透射仪已优化设计,使用紫外灯珠替代传统紫外灯管,使紫外波段更集中、辐射伤害更小,且搭配紫外防护板以尽可能降低紫外对人体的伤害,但在打开本仪器紫外光源时,建议穿戴合适的防护用具并透过紫外防护板观察,以免造成紫外辐射损伤,建议观察时眼睛至少距离紫外防护板20厘米。防紫外线护目镜可进一步减少对眼睛可能造成的损伤。切胶时须戴一次性手套操作。

本UVPAD LED紫外凝胶透射仪不含相机,须自备智能手机或相机进行拍摄。建议使用性能较好的拍照手机,成像效果更好。

使用本UVPAD LED紫外凝胶透射仪时,请将仪器放置于宽敞通风处使用,并确保实验台面平稳、干净、干燥、防滑及防火。请勿在室外、强磁场区域、有易燃易爆等危险品、阳光直射、多粉尘、潮湿或寒冷的环境中运行本仪器。

如果同时使用多个仪器,请将本UVPAD LED紫外凝胶透射仪与墙壁或其它仪器隔开10厘米以上的距离。

本UVPAD LED紫外凝胶透射仪只能用于在操作过程中不会产生危险反应的样品。

每次开启仪器之前,请确保仪器及其配件未被损坏,未发现腐蚀痕迹或裂纹。

请勿使用损坏的电源线。将仪器接通电源之前,请确保有良好的接地,电源电压符合产品标签显示的标准。

请勿在双手沾有液体时插拔电源插头或操作仪器。

如果由于误操作或其它情况导致样品意外溢出,请立即关闭仪器并断电、清理溢出的样品。

在装卸配件前,请先切断电源,所有配件仅限用于本仪器,不得用于其它仪器。

如在使用本UVPAD LED紫外凝胶透射仪时发出异响、气味或烟雾,请立即关闭仪器并断电,联系碧云天售后。

如仪器长时间不使用,请关闭电源开关并断电,擦拭干净存放于包装盒内,保持干燥通风,防止灰尘与潮湿。

本产品仅限于专业人员的科学研究用,不得用于临床诊断或治疗,不得用于食品或药品,不得存放于普通住宅内。

为了您的安全和健康,请穿实验服并戴一次性手套操作。

使用说明:
1.BeyoImager™ UVPAD LED紫外凝胶透射仪结构。
a.操作按键及电源:仪器一侧为电源插口,另一侧为“紫外开关/光强调节旋钮”。“紫外开关/光强调节旋钮”为紫外开关按钮和紫外光强调节旋钮一体式:按一下为打开紫外,再按一下为关闭;旋转为紫外的光强调节。
b.组件(迷你暗室) (图3、图4):本UVPAD LED紫外凝胶透射仪标配迷你暗室(1个),提供近乎无外界光的环境,便于使用手机或相机对凝胶进行拍摄。

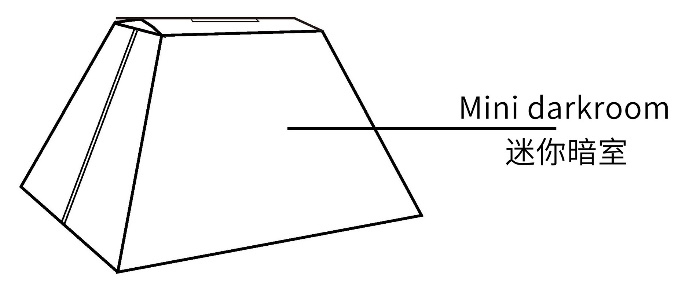

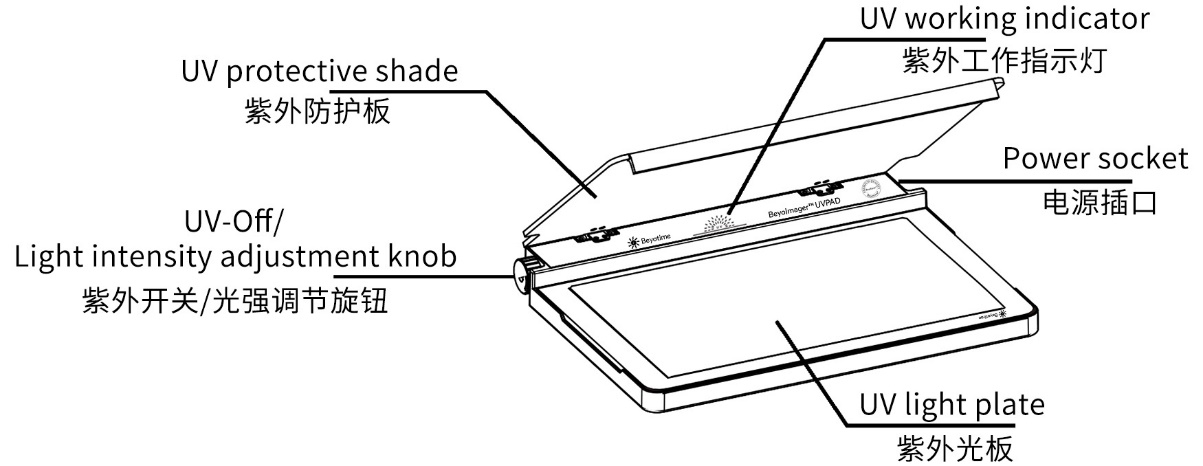

图3.碧云天BeyoImager™ UVPAD LED紫外凝胶透射仪(E6952)的结构示意图。 图4.碧云天BeyoImager™ UVPAD LED紫外凝胶透射仪(E6952)的迷你暗室示意图。 2.操作方法。
a.仪器检查:开启仪器之前,确认仪器及其配件无损坏。
b.紫外模式:主要用于核酸电泳使用NA-Red (核酸红)、Gel-Red (凝胶红)、EB (Ethidium bromide, 溴化乙锭)等核酸染料的凝胶分析。
(a)将电源适配器插入右侧电源插口,接通电源。
(b)打开紫外防护板,将电泳后的凝胶,放置于紫外光板中央。调整紫外防护板至合适的角度,并穿戴合适的防护用具,尽量避免直接接触紫外区域。如果是切胶,可参考图5。
(c)按一下“紫外开关/光强调节旋钮”,紫外光源亮,紫外工作指示灯亮。顺时针旋转“紫外开关/光强调节旋钮”,LED光强增大;反之,LED光强减小。
注1:紫外线对人体有一定伤害。在打开紫外光源时,须穿戴合适的防护用具并透过紫外防护板观察,以免造成紫外辐射损伤,建议观察时眼睛至少距离紫外防护板20厘米。防紫外线护目镜可进一步减少对眼睛可能造成的损伤。切胶时须戴一次性手套操作。
注2:本仪器可记忆最后一次使用的LED紫外强度,下次开启即为上一次使用的光强。
透过紫外防护板即可对凝胶进行观察、拍照或切胶。如果需要更好的拍摄效果,可将迷你暗室展开罩在仪器上,用智能手机或相机通过顶部拍摄圆孔对凝胶进行拍摄,拍摄时适当降低手机或相机的曝光度以获得更高质量的图片。获得的图片可通过Photoshop等图像处理软件进行灰度(Grayscale)和自动对比度(Auto Contrast)处理,即可获得改善图片整体质量的效果图片(图2)。
c.关机:按动“紫外开关/光强调节旋钮”,仪器关机。
注:仪器运行超过5分钟后,将自动关机;自动关机后可立即再次开机运行,但为延长使用寿命,建议等待3分钟再开机运行。

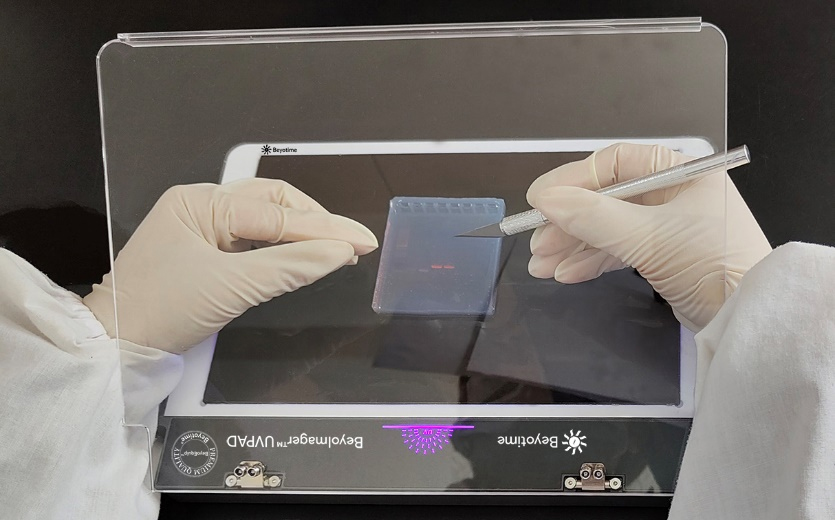

图5.碧云天BeyoImager™ UVPAD LED紫外凝胶透射仪(E6952)在紫外切胶时的操作。 日常维护:
本UVPAD LED紫外凝胶透射仪需进行定期维护:
1)请在维护本UVPAD LED紫外凝胶透射仪前,确保已经断电。
2)每次使用完毕,需对光板区域进行擦拭清洁;清洁时,请使用微湿的,带有70%酒精的海绵、布或纸巾对仪器表面进行擦拭。
注:请勿使用具有腐蚀性的洗涤剂、粗糙或过湿的清洁布进行清洁,以免损坏仪器。
3)仪器长时间不使用时,请擦拭干净存放于包装盒内,保持干燥通风,防止灰尘与潮湿空气进入影响仪器正常使用。
故障排除:
Problem Cause Resolution
低灵敏度 波长不匹配 检查荧光染料的激发与发射波长
自动关机 运行时间超过5分钟 再次开机运行,但为延长使用寿命,请等待3分钟再开机运行
高背景或无图像 样品浓度低 检查样品浓度
质量保证:
本产品为用户提供为期一年的质量保证(从产品出库时间开始计算)。凡由产品的原料及制作工艺造成的产品缺陷,在产品的质量保证期内碧云天均负责免费维修或更换。到货后须尽快确认仪器及配件有无包装错误、数量缺失、包装或产品破损等情况,如有,请在到货后7天内及时联系碧云天售后,过时将不予按照非产品质量问题处理原则处理。主机如有下列情况发生,则产品不在质量保证范围之内:
1)由不正确的操作引起的损坏或自行拆机维修造成的故障或损坏与正常使用损耗。
2)由非碧云天指定维修人员的维修改造引起的损坏。
3)由于其它非正常原因或不可抗因素造成的故障或损坏。
