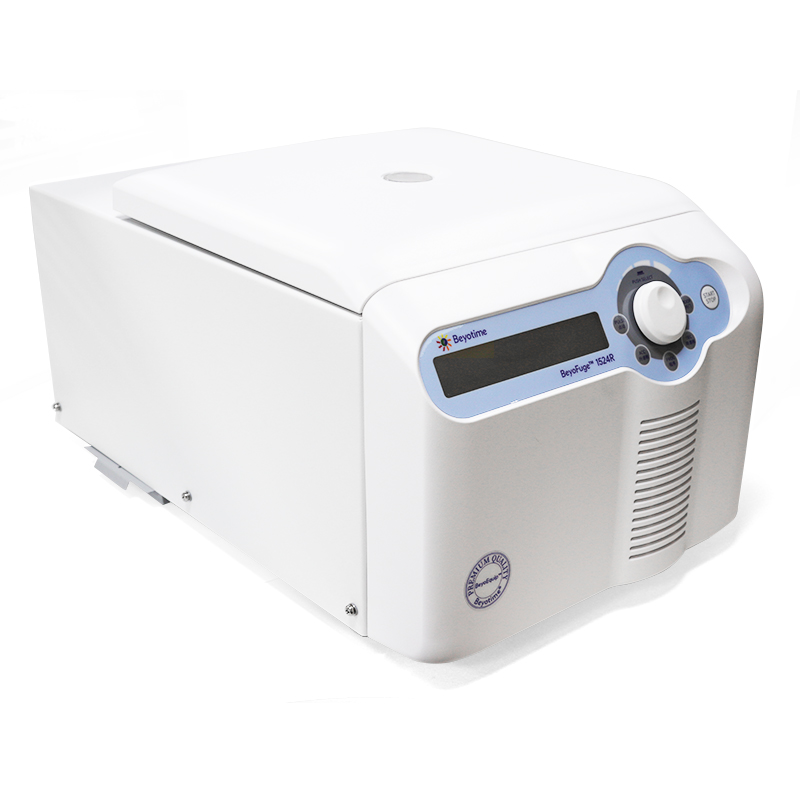

碧云天的BeyoFuge™ 1524R高速台式冷冻离心机(15000rpm, 24孔)，即BeyoFuge™ 1524R High Speed Desktop Refrigerated Centrifuge (15000rpm, 24 wells)，简称4度离心机，也称高速离心机、台式离心机、冷冻离心机、高速冷冻离心机、高速微量冷冻离心机、台式高速冷冻离心机、高速冷冻型离心机、调速式冷冻离心机、High Speed Microcentrifuge、Desktop Centrifuge、Refrigerated Centrifuge、High Speed Refrigerated Centrifuge、High Speed Refrigerated Microcentrifuge、High Speed Micro Freeze Centrifuge、Variable Speed Refrigerated Centrifuge等，标配“1.5/2ml×24离心管”铝合金转子，离心力可达21380×g，是一款美观、高效、实用，专为小批量微量样品离心的台式高速冷冻离心机，广泛用于分子生物学实验、血液样品分离、微生物样品处理、活细胞和蛋白质等对温度敏感的样品快速沉淀和提取上清液等实验，或瞬时离心，防止离心管中液体挂壁的现象。本1524R高速台式冷冻离心机为碧云天BeyoEquip™高品质仪器系列产品之一。

本1524R高速台式冷冻离心机外观设计简约、时尚。本1524R高速台式冷冻离心机外形流畅美观，风格简洁大方，结构紧凑牢固，体积适中，容量大，重量适宜(主机为30kg)，占据实验室空间小，可以随时随地进行样品的离心操作，便于移动和收纳。

本1524R高速台式冷冻离心机参数可灵活调节。本1524R高速台式冷冻离心机装有一块长方形LCD显示屏，LCD显示屏从左到右分别为转速显示区、温度显示区、时间显示区、升速档位显示区、降速档位显示区、程序存储显示区，分别显示目标转速(rpm)/相对离心力(RCF)或实际转速(rpm)/相对离心力(RCF)、目标温度或实际温度、定时时间或倒计时时间或计时时间、升速档位、降速档位与程序存储号。标配的1.5/2ml转子转速控制范围为200至15000rpm (21380×g)，温度设置范围为-20ºC至40ºC (离心机腔体内实际最低温度在4ºC左右)，定时功能时间设置范围为30秒至99分钟，升降速档位分别为9档。参数的灵活调节可满足不同实验的离心需求。

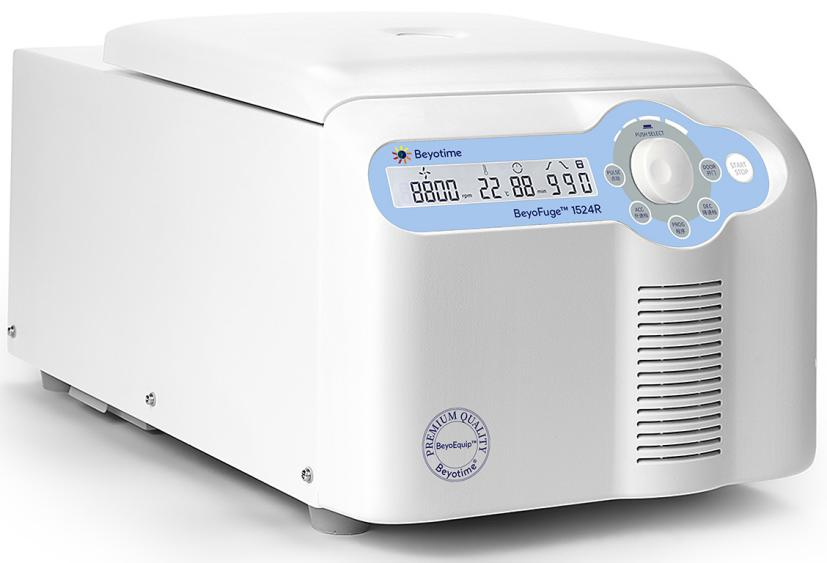

图1.碧云天BeyoFuge™ 1524R高速台式冷冻离心机(15000rpm, 24孔) (E6943)示意图。

本1524R高速台式冷冻离心机操作简单、使用方便。本1524R高速台式冷冻离心机操作简单，支持计时、连续工作与点动工作模式。将样品正确放置于转子中，按需盖上转子盖，随后盖上离心机盖；按动“参数设置旋钮”，LCD显示屏转速或温度或时间显示区字符闪烁；转动“参数设置旋钮”，设置目标转速(rpm)/相对离心力(RCF)或目标温度或定时时间；按动“升速档位(ACC)”键与“降速档位(DEC)”键，选择目标升降速档位；按下“开始/停止(START/STOP)”键，仪器开始运行，LCD屏幕的转速、温度与时间显示区显示实际转速(rpm)/相对离心力(RCF)、实际温度与倒计时时间，其对应显示区上方的运行、温度与时钟图标开始分别旋转与闪烁。如时间设置小于30秒，则时间显示区显示“hd”，进入连续工作模式；如按“点动(PULSE)”键并保持住，则进入点动工作模式，仪器随即开始运行，松开则停止运行。操作十分简单，新手操作毫无压力。

本1524R高速台式冷冻离心机支持10组程序参数存储。本1524R高速台式冷冻离心机可自由设置并存储10组常用转速、温度、定时时间与升降速档位的程序参数，方便后期调出直接运行，缩短操作时间，提高实验效率。

本1524R高速台式冷冻离心机制冷快速，从室温24ºC降至4ºC的时间小于7分钟。本1524R高速台式冷冻离心机的静态制冷功能，在离心机盖关闭状态下，当设置的目标温度低于离心腔内实际温度，压缩机自动启动制冷。本1524R高速台式冷冻离心机温度设置范围为-20ºC至40ºC，离心机腔体内从室温24ºC降至4ºC的时间小于7分钟，高转速下仍可保持4ºC低温。

本1524R高速台式冷冻离心机支持5种不同规格的离心角转子与3种转子适配器以满足不同实验的需求。本1524R高速台式冷冻离心机的离心转子安装方便，采用高强度铝合金材质，可耐受121ºC (1.0kg/cm2) 20分钟的高温高压消毒灭菌；搭配转子盖可形成3层生物密封结构，保证生物安全。本1524R高速台式冷冻离心机标配的1.5/2ml转子，适用于1.5/2ml×24的离心管。同时根据不同实验的使用需求，本1524R高速台式冷冻离心机也配备了其它不同规格的离心转子(均为角转子)与3种转子适配器，可供选购，具体参数请参考下表或BeyoFuge™ 1524R高速台式冷冻离心机(15000rpm, 24孔) (F6944-F6951)的网页说明。

Product Name	Cat No.	Model
1.5/2ml转子(标配)	F6944	1.5/2ml×24
0.5ml转子	F6945	0.5ml×36
PCR管转子	F6946	0.2ml×32 PCR管/4×0.2ml PCR 8联管
5ml锥底转子	F6947	5ml×12
5ml圆底转子	F6948	5ml×18
2ml转0.2ml转子适配器	F6949	2ml to 0.2ml×24
2ml转0.5ml转子适配器	F6950	2ml to 0.5ml×24
0.5ml转0.2ml转子适配器	F6951	0.5ml to 0.2ml×36

本1524R高速台式冷冻离心机使用安全、经久耐用、设计人性化。本1524R高速台式冷冻离心机采用直流无刷电机技术，耐用免维护、响应速度快、转速稳定、控制精度高，标配的1.5/2ml转子最高转速15000rpm (21380×g)；9档升降速档位设计，可平稳升降速以获得更好的离心效果；压缩机采用R290无氟冷媒，低碳环保；机身大方形通风口设计，散热快，保证仪器的风冷效果；外置冷凝水槽，收集冷凝水以防止在离心腔内聚集；碳素结构钢外壳，结实耐用；双门锁、超速、过温、状态诊断系统，保障离心机的正常运行；电机双门锁吸附设计，单手即可关闭离心机盖，紧密吸附关闭上盖，形成稳定的内部离心环境，离心效果更佳；右侧门锁处应急开关小孔设计，使用时如遇到突然停电，可通过配套扳手插入小孔旋转应急开关打开上盖门锁；上盖中央可视窗口设计，方便实时观察仪器运行情况；仪器底座四角装有硅胶防滑垫，增加附着力，防滑防震，高转速工作时仍非常稳固；工作时，本1524R高速台式冷冻离心机噪音较小。

碧云天的BeyoFuge™ 1524R高速台式冷冻离心机(15000rpm, 24孔) (E6943)的主要参数参见下表：

Parameters	Specifications
转速范围(Speed range)	200-15000rpm (1.5/2ml转子)
最大相对离心力(Max. RCF)	21380×g (1.5/2ml转子)
时间范围(Timer range)	30s-99min; Hold
温度范围(Temperature range)	-20ºC to 40ºC
室温降至4ºC的时间(Time from RT to 4ºC)	≤7min
升降速时间(Acceleration and deceleration time)	25s↑25s↓
标配转子规格(Standard rotor model)	1.5/2ml×24
标配转子材料(Material of standard rotor)	Aluminum alloy
显示屏(Screen)	LCD
电机类型(Motor type)	Brushless DC motor
电压/功率/频率(Voltage/Power/Hz)	220-240V; 500W; 50/60Hz
主机尺寸(Dimensions of centrifuge)	332×553×283mm (L×W×H)
最佳工作环境温度(Optimal ambient temp.)	2-40ºC
工作环境相对湿度(Relative humidity tolerance)	≤80%
噪声(Noise level)	≤56dB
重量(Weight)	30kg

包装清单：

产品编号	产品名称	包装
E6943-1	BeyoFuge™ 1524R高速台式冷冻离心机主机	1台
E6943-2	1.5/2ml转子(含转子盖)	1套
E6943-3	扳手	1个
E6943-4	保险管	1个
E6943-5	电源线	1条
—	说明书	1份

保存条件：

常温保存。

注意事项：

本1524R高速台式冷冻离心机的标配转子为独立包装，须参考使用说明先安装转子后再进行后续的使用。

使用本1524R高速台式冷冻离心机时，请注意配平，严禁不等重量、不对称的放置离心管。建议使用天平进行配平。

打开离心机盖时，请确保离心机盖与机壳角度大于90度；关闭离心机盖时，请勿将手指、头发等接触离心机内，可能造成受伤。

搬运本1524R高速台式冷冻离心机前，必须取下转子；搬运时从底盘抬起直立搬运，并使用适当的保护性包装；为确保压缩机内的冷冻剂稳定，请在搬到新位置后必须先放置约1小时后再使用。

使用本1524R高速台式冷冻离心机时，请将仪器放置于宽敞通风处使用，并确保实验台面平稳、干净、干燥、防滑及防火。请勿在室外、强磁场区域、有易燃易爆等危险品、有热源或液体泄漏、阳光直射、多粉尘、潮湿或寒冷的环境中运行本仪器。

如果同时使用多个仪器，请将本1524R高速台式冷冻离心机与墙壁或其它仪器隔开30厘米以上的距离，以保证仪器的风冷效果。

本1524R高速台式冷冻离心机不可用于制备易燃或易挥发的样品，只能制备在操作过程中不会产生危险反应的样品。

每次开启仪器之前，请确保仪器及其配件未被损坏，未发现腐蚀痕迹或裂纹，离心机内干燥无异物，并检查转子及转子盖是否拧紧固定好，以免造成仪器或转子损坏。

请勿使用其它品牌或规格的转子，转子与配件不可受阳光直射和紫外线照射。

请勿使用损坏的电源线。将仪器接通电源之前，请确保有良好的接地，电源插板额定电流应为10A以上，电源电压符合产品标签显示的标准，电源开关处于关闭“O”状态。

请勿在双手沾有液体时插拔电源插头或操作仪器。

请勿向已经放置于转子中的离心管进行加样操作，以防对转子造成腐蚀等损害。

如果由于误操作或其它情况导致样品意外溢出，请立即关闭仪器并断电、清理溢出的样品。

在装卸配件前，请先切断电源，确保离心机室清洁干燥。

如启动本1524R高速台式冷冻离心机时发出异响，请立即关闭仪器并断电，联系碧云天售后并告知所显示的故障代码。

在本1524R高速台式冷冻离心机运行期间，请勿移动、碰撞或倚靠仪器，人员与仪器应保持30厘米的距离。

如仪器长时间不使用，请关闭电源开关并断电，擦拭干净存放于干燥通风处。

本产品仅限于专业人员的科学研究用，不得用于临床诊断或治疗，不得用于食品或药品，不得存放于普通住宅内。

为了您的安全和健康，请穿实验服并戴一次性手套操作。

使用说明：
1.BeyoFuge™ 1524R高速台式冷冻离心机(15000rpm, 24孔)结构。
a.电源及显示屏：仪器右侧为电源插口、保险盒与电源开关，右侧门锁处为应急开关小孔，仪器左侧后下方为排水槽，仪器操作面板上有1块LCD显示屏，分别用于转速、温度、定时、升速档位、降速档位与程序存储号显示；

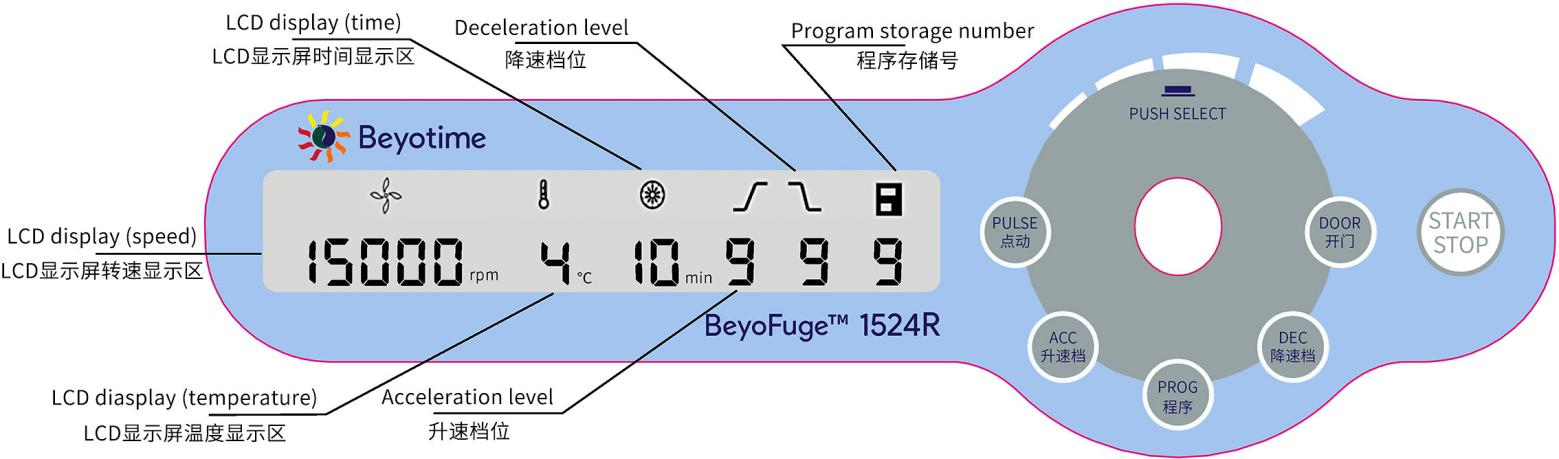

图2.碧云天BeyoFuge™ 1524R高速台式冷冻离心机(15000rpm, 24孔) (E6943)的操作面板示意图。 b.操作按键：按键按逆时针顺序分别为“点动(PULSE)”键、“升速档位(ACC)”键、“程序(PROG)”键、“降速档位(DEC)”键、“门锁(DOOR)”键与“开始/停止(START/STOP)”键 ，中间为“参数设置旋钮”。操作按键及对应功能见下表。

Button	Name	Function
PULSE	Pulse button点动键	离心机盖关闭时，按下点动键并保持住，离心机开始运行，松开则停止运行。
ACC	Acceleration button升速档位键	按动，升速档位+1，共1-9档循环。
PROG	Program button程序键	长按一下，切换到已保存的程序+1，共0-9循环。
DEC	Deceleration button降速档位键	按动，降速档位+1，共1-9档循环。
DOOR	Door open button开门键	转速为“0”时，按下，门锁打开； 转速不为“0”时，按键无效。
START/STOP	Start/Stop button开始/停止键	按下，离心机开始运行； 再次按下，离心机停止运行。
	Parameter setting knob参数设置旋钮	按动，选择转速或相对离心力或温度或时间； 顺时针旋转，参数增加；逆时针旋转，参数减小。

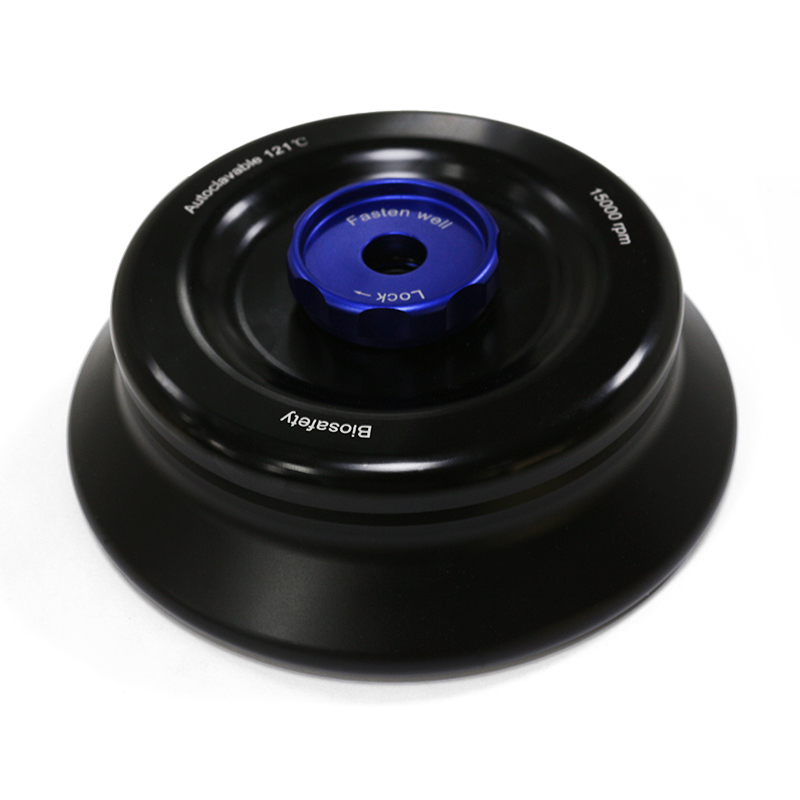

c.组件(转子与转子盖)：本1524R高速台式冷冻离心机标配的转子适配1.5/2ml的离心管。
2.转子安装与更换。
a.关机并断电，将转子垂直插入离心机主轴上，确保转子与主轴完全接触，使用配套扳手顺时针拧紧转子上的螺母；正确放入样品后，顺时针拧紧转子盖即可。转子与转子盖的拆卸与上述步骤相反，旋转方向为逆时针。
注：转子插入主轴后，可先轻转以检查转子是否与主轴完全接触，如转子有明显晃动，请重新放置转子。
b.碧云天提供1.5/2ml转子(F6944)、0.5ml转子(F6945)、PCR管转子(F6946)、5ml锥底转子(F6947)、5ml圆底转子(F6948)、2ml转0.2ml转子适配器(F6949)、2ml转0.5ml转子适配器(F6950)、0.5ml转0.2ml转子适配器(F6951)，用户可根据实际需求选购。相应转子都包含转子盖。
图3.碧云天BeyoFuge™ 1524R高速台式冷冻离心机(15000rpm, 24孔) (E6943)的转子与转子盖安装示意图。 3.操作方法。
a.仪器检查：开启或运行仪器之前，确认仪器及其配件无损坏，电源开关处于关闭“O”状态，转子与转子盖拧紧固定到位。
b.接入电源：将电源适配器插入右侧电源插口，接通电源并打开旁边黑色电源开关，屏幕亮起显示“HELLO”与程序版本界面，随后进入操作界面。
c.样品离心处理：按动“门锁(DOOR)”键，打开离心机盖，将装有样品的离心管对称放置于匹配的转子上，顺时针拧紧转子盖，随后关闭离心机盖。
注1：须注意配平，如不配平，会导致离心力不足，影响离心机正常运行，甚至可能造成离心机损坏。对称放置的离心管中的样品量也应保持一致。转子不平衡时，LCD显示屏将显示故障代码“E09”。
注2：转子盖按需使用，不使用转子盖时，转子将没有生物密封功能。建议所有离心都使用转子盖。
d.转速(rpm)/相对离心力(RCF)参数设置：
(a)按动“参数设置旋钮”，发出“滴”的一声，LCD显示屏转速显示区字符闪烁，单位为“rpm”，即为转速;再按一下“参数设置旋钮”，单位变为“×g”，即为相对离心力。
(b)转动“参数设置旋钮”，设置目标转速(rpm)/相对离心力(RCF)。转速控制范围可由200至15000rpm。
注1：参数变化快慢取决于“参数设置旋钮”转动快慢，转速(rpm)/相对离心力(RCF)的增减量为100rpm或10×g。
注2：离心转子可分离样品的密度在1.2g/ml以下，如样品密度超过1.2g/ml，请根据此公式计算允许转速：
允许转速(rpm) = 最大转速(rpm) × [1.2 (g/ml) / 样品密度(g/ml)]1/2。
注3：所设的目标相对离心力(RCF)不能超过离心管及其适配器所允许的最大相对离心力，相对离心力(RCF)由转子的最大离心半径r (cm)与运行转速n (rpm)计算得出的，本1524R高速台式冷冻离心机标配的1.5/2ml转子(适用于E6943) (F6944)的最大离心半径为8.5cm，计算公式：RCF = 1.118 × 10-5 × n2 × r (×g)。
注4：仪器启动后，LCD显示屏转速显示区显示实时转速/相对离心力(RCF)，转速/相对离心力(RCF)将平稳上升至设定值。
e.温度设置：
(a)按动“参数设置旋钮”，发出“滴”的一声，保存上一步设置，并切换至LCD显示区温度显示区字符闪烁。
(b)转动“参数设置旋钮”，设置目标温度。温度设置范围可由室温-20ºC至40ºC，离心机腔体内实际最低温度在4ºC左右。
注1：仪器启动后，温度图标闪烁，压缩机开始制冷，LCD显示屏温度显示区显示离心腔内实际温度。
注2：当离心机盖关闭时，即使仪器没有运行，只要设置的目标温度低于离心腔内实际温度，压缩机自动启动制冷。
f.时间参数设置：
(a)按动“参数设置旋钮”，发出“滴”的一声，保存上一步设置，并切换至LCD显示屏时间显示区字符闪烁。
(b)转动“参数设置旋钮”，设置定时时间。定时时间调整范围为30秒至99分钟。如果需要连续离心，请设置时间小于30秒，此时LCD显示屏时间显示区显示“hd”。
注1：时间增减量1分钟以内为1秒，1分钟以外为1分。
注2：仪器启动后，当实际转速达到目标转速后开始倒计时，LCD显示屏时间显示区显示倒计时时间，时钟图标将运行时间分成10等分，显示已运行时间占定时时间的比例。
注3：定时时间结束后，仪器发出“滴”的一声长鸣。
g.升降速档位设置：
(a)按动“升速档位(ACC)”键与“降速档位(DEC)”键，选择目标升降速档位。
(b)升降速档位分别为9档，下表为1-9档升降速时间对比表(误差±10%)：

Level	Acc (0-15000rpm)	Dec (15000-0rpm)
1	75s	73s
2	52s	44s
3	44s	42s
4	35s	38s
5	30s	36s
6	28s	34s
7	26s	31s
8	24s	28s
9	23s	26s

h.程序存储设置(选做)：
(a)长按一下“程序(PROG)”键，选择程序号，按上述步骤设置常用参数，可自由设置并存储10组常用参数。
(b)按上述步骤切换至所需的程序号，即为调用该组参数。
i.运行：按动“开始/停止(Start/Stop)”键，仪器开始或停止运行。
注1：当仪器停止运行或重启后，仪器只会保留上一次在操作面板所设置的各项参数。
注2：仪器稳定运行后可对运行参数进行修改，按下“参数设置旋钮”返回参数设置界面，显示设置的运行参数，再按动“参数设置旋钮”选择需要修改的参数进行修改，修改完成后无需操作，7秒后仪器回到正常运行状态，并按新参数运行。时间参数修改后，已运行时间不清零，将继续累加。
注3：如在使用过程中突然遇到停电，可待转子停止转动后，通过配套扳手插入应急开关小孔，向前推动并顺时针旋转打开上盖门锁，取出样品。
注4：如仪器运行过程中出现故障，将自动停止运行，并在LCD显示屏中显示故障代码。
j.点动运行(选做)：长按“点动(PULSE)”键并保持住，仪器开始运行，LCD时间显示区开始计时，松开则停止运行。
注1：点动运行常用于瞬时离心，防止离心管中液体挂壁的现象。
注2：如转子没有停止转动，离心机上盖未关闭时，按“点动(PULSE)”键无效。
日常维护：
本1524R高速台式冷冻离心机需进行定期维护：
1)本1524R高速台式冷冻离心机长期暴露在紫外光下，机壳颜色会发生变化，标签可能脱落，可用布盖住避免光线照射。
2)建议对离心腔内驱动轴定期维护，用软布擦净并在轴上涂上适量润滑剂。
注：在维护离心机之前，请务必关闭电源并拔出电源插头。
3)本1524R高速台式冷冻离心机配有排水槽，位于仪器左侧后下方，当排水槽里积水较多时请及时将水倒掉，并清洗排水槽。
4)如果需要进行擦拭清洁，请用微湿的带有中性清洁剂的布或纸巾对离心机内外部进行擦拭。
注：不可将水及其它溶剂直接倒入离心腔内清洗，将使驱动单元的轴承腐蚀或损坏。
5)如需进行消毒，请使用带有70%酒精或其它pH6-8的普通中性消毒剂的布或纸巾进行擦拭消毒，或使用喷雾式消毒剂对转子与配件消毒；将转子头部朝下放置沥干消毒剂随后用蒸馏水冲洗，铝合金转子需放入温度不超过50ºC的暖风干燥机内干燥，最后必须薄涂防蚀保护油如硅脂，密封圈重新润滑。
注：请勿使用含有高浓度侵蚀性次氯酸盐的溶剂清洁铝合金转子。
6)离心转子采用高强度铝合金材质，可耐受121ºC (1.0kg/cm2) 20分钟的高温高压消毒灭菌。
7)本1524R高速台式冷冻离心机未使用时，可打开盖子，保持腔体内通风干燥。
8)为防止发生腐蚀，长时间不使用时，请将转子与转子盖拆卸取出，将转子倒扣放置。
故障排除：

Error Code	Problem	Cause	Resolution
-	通电后，无显示	电源插座断电	排除故障，重新通电
		保险烧断	更换保险管
E02	离心机上盖故障	运行时上盖打开	马上关闭上盖
		上盖打开时按下“开始/停止(Start/Stop)”键	关闭上盖，随后再运行
E04	温度异常	机壳通风口堵塞	疏通通风口
		散热风扇损坏	联系碧云天售后
E06	转速设置异常	设置转速超出转子所运行的最高转速	修改目标转速
E09	转子不平衡	样品未配平或对称放置	重新配平，对称放置
		动平衡检测装置位置被改变	联系碧云天售后
		减震器损坏	联系碧云天售后
E10-86	-	-	联系碧云天售后

质量保证：
本产品主机(不含标配转子)为用户提供为期两年的质量保证(从产品出库时间开始计算)。凡由产品的原料及制作工艺造成的产品缺陷，在产品的质量保证期内碧云天均负责免费维修或更换。标配转子在到货后须尽快确认是否有裂纹磨损等异常情况，如有，且非人为损坏的情况下，请在到货后两周内联系碧云天售后。主机如有下列情况发生，则产品不在质量保证范围之内：
1)由不正确的操作引起的损坏或自行拆机维修造成的故障或损坏。
2)由安装完毕后重新移位或运输引起的损坏。
3)由使用其它品牌的转子、适配器等造成的损坏。
4)由非碧云天指定维修人员的维修改造引起的损坏。
5)由于其它非正常原因或不可抗因素造成的故障或损坏。
