碧云天研发的BeyoClick™ EdUTP TUNEL细胞凋亡检测试剂盒(显色法) (BeyoClick™ EdUTP TUNEL Apoptosis Assay Kit, Colorimetric, or BeyoClick™ EdUTP TUNEL Colorimetric Apoptosis Assay Kit)，是一种基于TUNEL (TdT-mediated dUTP Nick-End Labeling)方法在凋亡细胞DNA断裂处掺入胸腺嘧啶脱氧核苷三磷酸(Thymidine triphosphate)类似物EdUTP (5-ethynyl-dUTP)，随后通过点击反应(Click reaction)使EdUTP被Biotin所标记，后续经过Streptavidin-HRP结合和DAB显色等步骤，即可在普通光学显微镜下观察到凋亡细胞。从而实现简单、快速、高灵敏地检测细胞凋亡的试剂盒。基于点击反应的TUNEL检测，检测灵敏度通常比常规的TUNEL法，能提高约2倍或以上，更容易检测到凋亡初期有较少DNA断裂的凋亡细胞。

细胞凋亡(Apoptosis)是生物体发育等生命过程中普遍存在的、由基因决定的细胞主动有序的死亡方式。当细胞遇到内、外环境因子刺激时，启动基因调控的自杀保护措施，去除体内非必需细胞或即将发生特化的细胞。在这一过程中，细胞脱落离体或裂解为若干凋亡小体，并迅速被巨噬细胞或邻近细胞清除，这是一种由基因控制、高度有序的细胞自主死亡，包含一系列信号事件组成的通路。细胞凋亡失调与多种疾病有关，例如阿尔茨海默病(Alzheimer's disease)和癌症等。细胞凋亡通过特征性的形态学和生物化学变化而区别于坏死(Necrosis)，包括细胞皱缩、细胞核皱缩、核膜核仁破碎等等。

细胞在发生凋亡时，会激活一些DNA内切酶，这些内切酶会切断核小体间的基因组DNA。细胞凋亡时抽提DNA进行电泳检测，可以发现180-200bp的DNA ladder。基因组DNA断裂时，暴露的3'-OH可以在末端脱氧核苷酸转移酶(Terminal Deoxynucleotidyl Transferase, TdT)的催化下加上荧光或生物素标记的dUTP，再通过荧光显微镜或显色法等进行检测[1]，这就是传统的TUNEL (TdT-mediated dUTP Nick-End Labeling)法检测细胞凋亡的原理。由于dUTP通常包括荧光基团，而荧光基团大小不一，修饰后的dUTP的掺入率可能低于预期，对TUNEL检测的灵敏度产生一定的影响；另外TUNEL检测试剂盒中使用的荧光基团通常会出现光漂白和荧光光谱重叠问题，从而降低多荧光通路检测能力。

BeyoClick™ TUNEL系列产品使用的是炔基修饰的dUTP (5-Ethynyl-dUTP, EdUTP)，炔基中的碳碳三键(-C≡C-)是一种较小的生物正交官能团，它修饰的dUTP比荧光或生物素标记的dUTP更容易通过TdT的催化掺入到断裂DNA上。掺入后，一价铜离子催化生物素标记的叠氮化物(Labeled Azide)和炔基发生高特异性点击反应，经过Streptavidin-HRP结合和DAB显色，最终使凋亡细胞显色[2]。本试剂盒的具体原理参见图1。

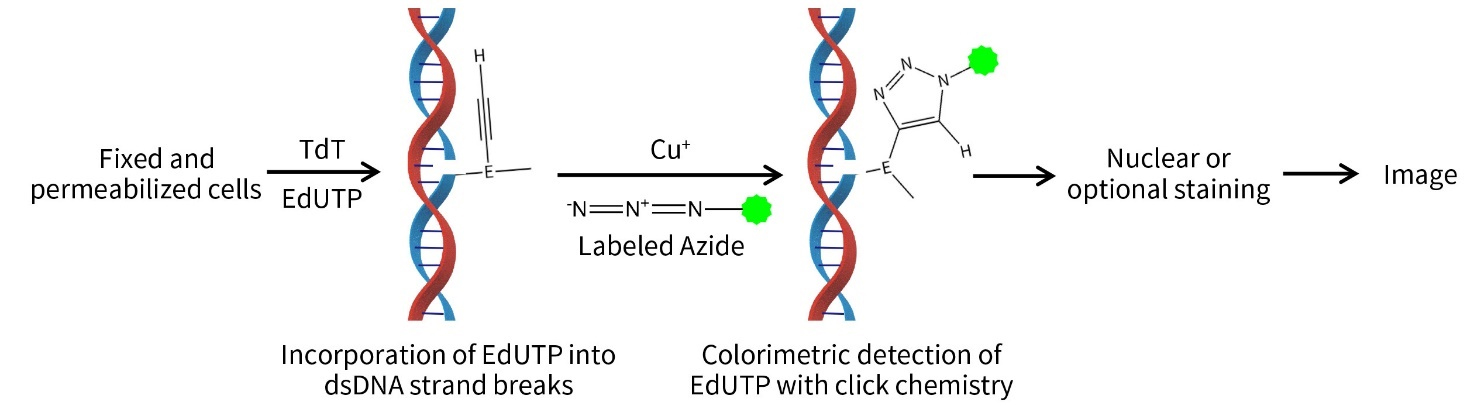

图1.碧云天BeyoClick™ EdUTP TUNEL细胞凋亡检测试剂盒(显色法) (C1182)检测原理图。炔基修饰的dUTP (EdUTP)在TdT的催化下掺入到双链DNA的断裂处，在一价铜离子的催化下，与生物素探针标记的叠氮化物(Labeled Azide)发生点击反应(Click reaction)，最终使生物素探针标记在凋亡细胞的DNA断裂处。

本试剂盒的标记基团小，渗透性更好，灵敏性更高，特异性更好。EdUTP的分子量不超过500，其掺入效率是荧光或生物素标记的dUTP的2倍以上，且通过高特异性点击反应，灵敏性和特异性更好。

本试剂盒操作简单，检测效率高，适用范围广。本试剂盒总体上操作比较简单便捷。与一步法TUNEL相比，本试剂盒可在两小时或更短时间内的相同条件下检测出更高比例的凋亡细胞或染色效果更好，可以用于普通光学显微镜观察。

本试剂盒可更高效准确检测早期凋亡细胞。和常规的一部分TUNEL试剂盒相比，由于本试剂盒的EdUTP分子量更小，掺入效率更高，因此能有更高的检测灵敏度，对于凋亡早期较少DNA发生断裂的情况也能被更灵敏地检测到。

本试剂盒兼容细胞核染料。本试剂盒对细胞核染料兼容性好。本试剂盒兼容苏木素染色液(C0107)或甲基绿染色液(C0115)，方便进行细胞核复染。使用本试剂盒检测正常HeLa细胞和经DNase I (D7073/D7076)和Staurosporine (PKC抑制剂) (S1882/S1883)处理的HeLa细胞的效果请参见图2。使用本试剂盒检测正常和经DNase I (D7073/D7076)处理的小鼠小肠组织切片的效果请参见图3。

图2.碧云天BeyoClick™ EdUTP TUNEL细胞凋亡检测试剂盒(显色法) (C1182)对HeLa细胞的检测效果图。本试剂盒检测正常HeLa细胞(最左侧)、经DNase I (D7073/D7076)处理的HeLa细胞(中间)和经0.25μM Staurosporine (PKC抑制剂) (S1882/S1883)处理18小时的HeLa细胞的效果图(最右侧)。TUNEL染色阳性的凋亡细胞显棕色。本图中的染色实验均在96孔板中进行。本图仅作参考，不同的样品不同的检测条件，实际获得的结果可能有较明显的差别。

图3.BeyoClick™ EdUTP TUNEL细胞凋亡检测试剂盒(显色法) (C1182)对福尔马林固定石蜡包埋的小鼠小肠组织切片的检测效果图。本试剂盒检测正常小肠组织(左侧)、经DNase I (D7073/D7076)处理的小肠组织(右侧)。TUNEL染色阳性的凋亡细胞显棕色；苏木素(Hematoxylin)染色的正常细胞核显蓝紫色，细胞质可能会呈现非常浅的蓝灰色，被TUNEL染色呈现阳性的细胞通常不能再被苏木素染色。本图仅作参考，不同的样品不同的检测条件，实际获得的检测效果可能有较明显的差别。

TUNEL法特异性检测细胞凋亡时产生的DNA断裂，但不会检测出射线等诱导的DNA断裂(和细胞凋亡时的断裂方式不同)。这样一方面可以把凋亡和坏死区分开，另一方面也不会把射线等诱导发生DNA断裂的非凋亡细胞判断为凋亡细胞。

极少数类型的细胞凋亡不会发生DNA断裂，此时不适用TUNEL法检测。在个别类型的坏死细胞中也发现TUNEL检测呈阳性。在需要严格判断细胞凋亡的情况下，需要同时检测多个细胞凋亡指标以进行验证。

按照使用说明操作，本试剂盒小包装和中包装可以分别进行20和100次检测。

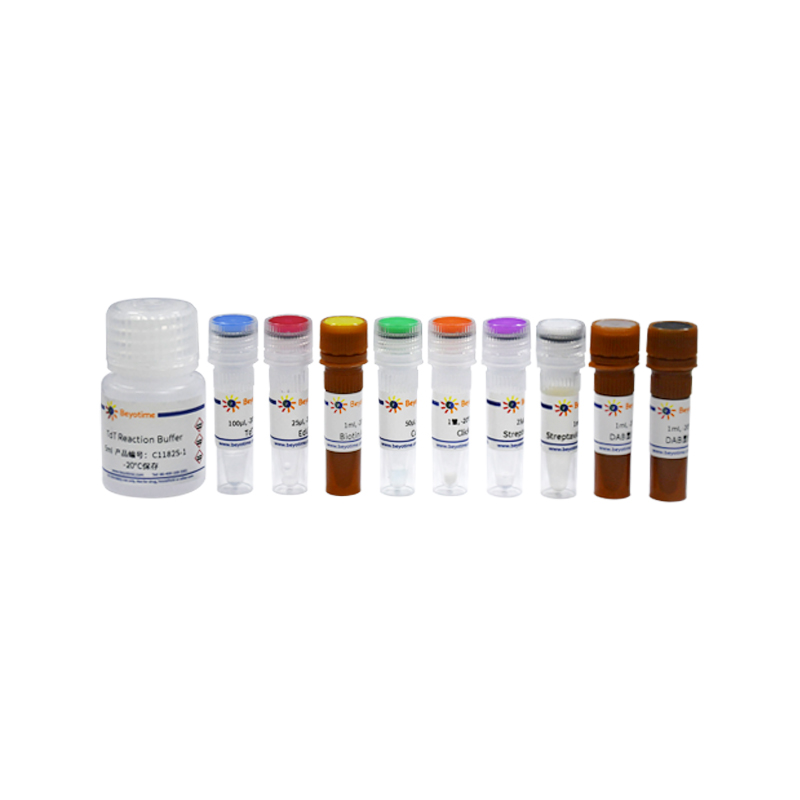

包装清单：

产品编号	产品名称	包装
C1182S-1	TdT Reaction Buffer	5ml
C1182S-2	TdT	100μl
C1182S-3	EdUTP	25μl
C1182S-4	Biotin Azide	1ml
C1182S-5	CuSO4	50μl
C1182S-6	Click Additive	1管
C1182S-7	Streptavidin-HRP	25μl
C1182S-8	Streptavidin-HRP稀释液	1ml
C1182S-9	DAB显色液A	1ml
C1182S-10	DAB显色液B	1ml
—	说明书	1份

产品编号	产品名称	包装
C1182M-1	TdT Reaction Buffer	25ml
C1182M-2	TdT	500μl
C1182M-3	EdUTP	125μl
C1182M-4	Biotin Azide	5ml
C1182M-5	CuSO4	250μl
C1182M-6	Click Additive	1管
C1182M-7	Streptavidin-HRP	125μl
C1182M-8	Streptavidin-HRP稀释液	5ml
C1182M-9	DAB显色液A	5ml
C1182M-10	DAB显色液B	5ml
—	说明书	1份

保存条件：

-20ºC保存，一年有效。Biotin Azide、DAB显色液A和DAB显色液B须避光保存。

注意事项：

Click Additive配制成溶液后请注意适当分装冻存。如果溶解后有白色物质析出，请上下颠倒多次，待全部溶解后使用。如果该溶液颜色变成棕色，说明该组分的有效成分已失效，请弃用。

DAB对人体有害，操作时请小心，并注意有效防护以避免直接接触人体或吸入体内。

如果需要使用星形孢菌素(Staurosporine)作为对照，推荐使用碧云天Staurosporine (PKC抑制剂) (S1882/S1883)。

本产品仅限于专业人员的科学研究用，不得用于临床诊断或治疗，不得用于食品或药品，不得存放于普通住宅内。

为了您的安全和健康，请穿实验服并戴一次性手套操作。

使用说明：
1.需要自备的耗材和试剂。
a.PBS，推荐使用PBS (C0221A)。
b.固定液，推荐使用免疫染色固定液(P0098)或4%多聚甲醛固定液(P0099)。
c.洗涤液，推荐使用免疫染色封闭液(P0102)、QuickBlock™免疫染色封闭液(P0260)或含3% BSA的PBS。
d.通透液，推荐使用免疫染色强力通透液(P0097)、免疫染色洗涤液(P0106)或含0.3% Triton X-100的PBS。
e.超纯水，推荐使用BeyoPure™ Ultrapure Water (DNase/RNase-Free, Sterile) (ST876)。
f.DNase I，推荐使用TUNEL检测阳性对照制备试剂盒(C1082)、DNase I (D7073/D7076)。
g.根据实验要求准备：18×18mm盖玻片，96孔板或其它多孔板。
h.如果用于石蜡切片的检测，需自备Proteinase K (20mg/ml) (ST533)、无水乙醇、二甲苯或环保脱蜡剂(二甲苯替代品) (ST975)。
i.内源性过氧化物酶封闭液(碧云天的内源性过氧化物酶封闭液(P0100A)，甲醇或PBS配制的0.3%过氧化氢溶液)。
2.对于贴壁细胞或细胞涂片。
a.PBS或HBSS洗涤一次。
b.如果细胞贴得不牢，可以干燥样品使细胞贴得更牢。或者不洗涤直接固定。
c.用碧云天生产的免疫染色固定液(P0098)或4%多聚甲醛固定液(P0099)固定细胞30分钟。
d.用PBS或HBSS洗涤一次。
e.加入碧云天生产的免疫染色强力通透液(P0097)或含0.3% Triton X-100的PBS，室温孵育5分钟。
f.用PBS或HBSS洗涤1次。
g.在碧云天生产的内源性过氧化物酶封闭液(P0100A)或PBS配制的0.3%过氧化氢溶液(0.3% H2O2 in PBS)中室温孵育20分钟，以灭活切片内源的过氧化物酶。随后用PBS或HBSS洗涤3次。
h.转步骤7。
3.对于悬浮细胞或细胞悬液。
a.收集细胞(不超过200万细胞)，PBS或HBSS洗涤一次。
b.用碧云天生产的免疫染色固定液(P0098)或4%多聚甲醛固定液(P0099)固定细胞30分钟。为防止细胞聚集成团，宜在侧摆摇床或水平摇床上缓慢摇动的同时进行固定。
c.用PBS或HBSS洗涤一次。
d.用碧云天生产的免疫染色强力通透液(P0097)或含0.3% Triton X-100的PBS重悬细胞，室温孵育5分钟。
e.用PBS或HBSS洗涤1次。
f.在碧云天生产的内源性过氧化物酶封闭液(P0100A)或PBS配制的0.3%过氧化氢溶液(0.3% H2O2 in PBS)中室温孵育20分钟，以灭活切片内源的过氧化物酶。随后用PBS或HBSS洗涤3次。
注：本步骤后可以酌情涂片，以方便后续操作。也可以在细胞固定并洗涤完成后进行涂片。可以干燥样品使细胞贴得更牢，或使用适当的粘附试剂。
g.转步骤7。
4.对于石蜡切片。
a.二甲苯中脱蜡5-10分钟。换用新鲜的二甲苯，再脱蜡5-10分钟。无水乙醇5分钟。90%乙醇2分钟。70%乙醇2分钟，蒸馏水2分钟。也可以使用环保脱蜡剂(二甲苯替代品) (ST975)进行脱蜡。
b.滴加20μg/ml不含DNase的蛋白酶K (推荐使用碧云天的ST533 Proteinase K (20mg/ml) ，用P0106 免疫染色洗涤液或10mM Tris-HCl pH7.4-7.8稀释1000倍即为20μg/ml不含DNase的蛋白酶K)，20-37ºC作用15-30分钟(不同组织的最佳作用温度和时间需自行摸索)。
c.PBS或HBSS洗涤3次。注意：这一步必须把蛋白酶K洗涤干净，否则会严重干扰后续的标记反应。
d.在碧云天生产的内源性过氧化物酶强力封闭液(P0100B)或PBS配制的3%过氧化氢溶液(3% H2O2 in PBS)中室温孵育20分钟，以灭活切片内源的过氧化物酶。随后用PBS或HBSS洗涤3次。
注：请勿在用PBS配制的3%过氧化氢溶液中孵育过长时间，否则会出现过氧化氢导致的DNA断裂，从而产生假阳性。
e.转步骤7。
5.对于冰冻切片。
a.用碧云天生产的免疫染色固定液(P0098)或4%多聚甲醛固定液(P0099)固定细胞30-60分钟。
b.PBS或HBSS洗涤2次，每次10分钟。
c.加入碧云天生产的免疫染色强力通透液(P0097)或含0.5% Triton X-100的PBS，室温孵育5分钟。
d.在碧云天生产的内源性过氧化物酶封闭液(P0100A)或PBS配制的0.3%过氧化氢溶液(0.3% H2O2 in PBS)中室温孵育20分钟，以灭活切片内源的过氧化物酶。随后用PBS或HBSS洗涤3次。
e.转步骤7。
6.(可选)阳性对照制备。
a.用双蒸水或MilliQ级纯水稀释适量Reaction Buffer至1X。
b.在100μl 1X Reaction Buffer中精确加入1μl DNase I，混匀，滴加到样品上。
c.室温(25ºC)孵育10-30分钟。如果室温稍低于25ºC，可以适当延长孵育时间；反之如果室温稍高于25ºC，可以适当缩短孵育时间。
7.EdUTP标记。
a.本步骤及后续的“EdUTP检测”步骤以96孔板一个孔或一个切片的检测为例进行说明。48孔板、24孔板的一个孔，可以参考96孔板的用量，12孔板或6孔板的一个孔液体用量可以适当加大。如果待检测的样品为涂片、切片或在24孔板、12孔板或6孔板中的样品，可以使用多用途防蒸发膜(FAM906/FAM912/FAM924)，滴加相应液体后覆盖在样品上，可以防止液体蒸发，并且使液体均匀覆盖样品。也可以用免疫组化笔圈出一个区域进行染色。免疫组化笔推荐选购Liquid Blocker Super PAP Pen (免疫组化笔) (P0139)。孵育时需注意在多余的孔和多孔板的空隙中加入适量水以保持湿润，从而尽量减少液体的蒸发。用PBS或HBSS洗涤1次。
b.每样加入100μl TdT Reaction Buffe进行平衡，以提高后续的标记效率。轻轻摇晃以确保TdT Reaction Buffer可以均匀覆盖样品。
c.室温孵育10分钟。
d.参考下表配制适量的EdUTP标记液，需充分混匀。注：EdUTP标记液须现用现配，不能冻存。

Components	Wells of 96-well plates
	1	2	5	10	25	50
TdT Reaction Buffer	44μl	88μl	220μl	440μl	1.1ml	2.2ml
TdT	5μl	10μl	25μl	50μl	125μl	250μl
EdUTP	1μl	2μl	5μl	10μl	25μl	50μl
Total Volume	50μl	100μl	250μl	500μl	1.25ml	2.5ml

e.接步骤c，小心吸除TdT Reaction Buffer，然后每样滴加50μl EdUTP标记液，轻轻摇晃以确保EdUTP标记液均匀覆盖样品。
注：50μl EdUTP标记液适合 96孔板的一个孔或涂片和切片；如果是48孔板或24孔板的一个孔，50μl也基本够用；12孔板或6孔板的一个孔，EdUTP标记液的用量宜适当增加，以覆盖样品为宜。
f.37ºC孵育60分钟。也可以根据实际效果适当调整孵育时间为30-60分钟。
g.吸除EdUTP标记液，用洗涤液洗涤3次，每次3-5分钟。
8.EdUTP检测。
a.配制Click Additive Solution：对于小包装，用0.13ml超纯水溶解试剂盒中提供的1管Click Additive，混匀至全部溶解，即为Click Additive Solution；对于中包装，加入0.65ml超纯水溶解试剂盒中提供的1管Click Additive，混匀至全部溶解，即为Click Additive Solution。配制后可以适当分装后在-20ºC保存。
b.参考下表配制Click反应液。注：请严格按照下表中组分顺序和体积配制Click反应液，否则点击反应可能无法有效进行；Click反应液须在配制后15分钟内使用。

Components	Wells of 96 well plates
	1	2	4	10	25	50
Biotin Azide	43μl	86μl	172μl	430μl	1.075ml	2.15ml
CuSO4	2μl	4μl	8μl	20μl	50μl	100μl
Click Additive Solution	5μl	10μl	20μl	50μl	125μl	250μl
Total Volume	50μl	100μl	200μl	500μl	1.25ml	2.5ml

c.去除上一步骤中的洗涤液。
d.每孔加入50μl Click反应液，轻轻摇晃以确保Click反应液可以均匀覆盖样品。
e.室温避光孵育30分钟。
f.吸除Click反应液，用洗涤液洗涤3次，每次3-5分钟。
9.Streptavidin-HRP工作液和DAB显色液的配制。
a.Streptavidin-HRP工作液的配制：
参考下表配制适量的Streptavidin-HRP工作液，须充分混匀。注意：配制好的Streptavidin-HRP工作液必须一次使用完毕，不宜冻存。

Components	Wells of 96 well plates
	1	2	4	10	25	50
Streptavidin-HRP	1μl	2μl	4μl	10μl	25μl	50μl
Streptavidin-HRP稀释液	49μl	98μl	196μl	490μl	1.225ml	2.45μl
Total Volume	50μl	100μl	200μl	0.5ml	1.25ml	2.5ml

b.DAB显色液的配制：
按照每个样品使用50-100μl显色液的比例配制适量DAB显色液。等体积混合适量DAB显色液A和DAB显色液B，充分混匀后即为DAB显色液。注意：配制好的DAB显色液必须一次使用完毕，不宜冻存。
10.样品的显色。
a.在样品上加50μl Streptavidin-HRP工作液，室温孵育30分钟。注意：50μl Streptavidin-HRP工作液适合涂片、切片或96孔板、48孔板、24孔板或12孔板的一个孔，如果是6孔板中的一个孔Streptavidin-HRP工作液宜使用100μl。如果待检测的样品为切片、涂片或在24孔板、12孔板或6孔板中，可以使用防蒸发膜，或自行尝试使用自封袋或者其它适当材料自行裁剪成比孔略小的圆形塑料片，滴加Streptavidin-HRP工作液后覆盖在样品上，可以防止Streptavidin-HRP工作液蒸发，并且使Streptavidin-HRP工作液均匀覆盖样品。自行裁剪圆片时需要连着圆片突出一个角或连着一条，并将圆形之外的突出部分折叠，方便染色结束后利用突出部分顺利取出圆片。也可以用PAP Pen圈出一个区域进行染色。孵育时需注意在多余的孔和多孔板的空隙中加入适量水以保持湿润，从而尽量减少Streptavidin-HRP工作液的蒸发。
b.用PBS或HBSS洗涤3次。
c.滴加50-100μl DAB显色液，室温孵育5-30分钟或根据显色情况孵育适当时间。注：如果显色很强可以短于5分钟即停止显色，如果显色很弱，可以适当延长显色时间，甚至显色过夜。
d.用PBS或HBSS洗涤3次。
e.染色效果可参见图2或图3。
f.选做(本步骤可以不做)：用苏木素染色液(C0107)或甲基绿染色液(C0115)进行细胞核染色。随后用PBS或HBSS洗涤3次。
g.直接进行观察，或用95%乙醇脱水5分钟，再用100%乙醇脱水2次，每次约3分钟，再用二甲苯透明2次，每次5分钟，随后封片观察。
常见问题：
1.出现非特异性显色。
a.有些细胞或组织，例如平滑肌细胞或组织，nuclease或polymerase的酶活性水平较高，易导致出现非特异性的显色。解决方法是，取细胞或组织后立即固定并且要充分固定，以阻止这些酶导致假阳性。
b.使用了不适当的固定液，例如一些酸性固定液，导致出现假阳性。建议采用推荐的固定液。
c.TUNEL检测反应时间过长，或TUNEL检测反应过程中反应液渗漏，细胞或组织表面不能保持湿润，也可能出现非特异性染色。注意控制反应时间，并确保TUNEL检测反应液能很好地覆盖样品。
2.染色背景很高。
a.支原体污染。请使用支原体染色检测试剂盒检测是否为支原体污染。不同方法的支原体检测试剂盒(C0296/C0297/C0298/C0301/C0303/C0305)可以向碧云天订购。
b.高速分裂和增殖的细胞，有时也会出现细胞核中的DNA断裂。
c.细胞内的过氧化物酶灭活不充分会导致很多细胞呈现阳性染色，改进过氧化物酶的灭活方法，例如延长灭活时间等会有所帮助。
d.所使用的溶液有DNA酶污染。DNA酶污染导致的随即切割会导致产生一定的背景并干扰检测。把溶液高压灭菌可以有效灭活各种常见DNA酶。
3.标记效率低。
a.使用乙醇或甲醇固定会导致标记的效率较低。
b.固定时间过长，导致交联程度过高。此时宜减少固定时间。
c.贴壁细胞如果使用药物诱导凋亡，会使发生凋亡细胞的贴壁性会减弱，所以建议在凋亡诱导结束后，用可以对多孔板进行离心的离心机1000×g离心5分钟，然后再吸除培养基并用PBS洗涤。如果没有适合的离心机，请注意操作轻缓，防止发生凋亡的细胞在洗涤时洗去。后续整个操作也需要轻缓。
参考文献：
1.Loo DT. Methods Mol Biol. 2011. 682:3-13.
2.Wang W, Vinocur B, Altman A. Planta. 2003. 218(1):1-14.
